BIG LIFT na Stadionie Śląskim

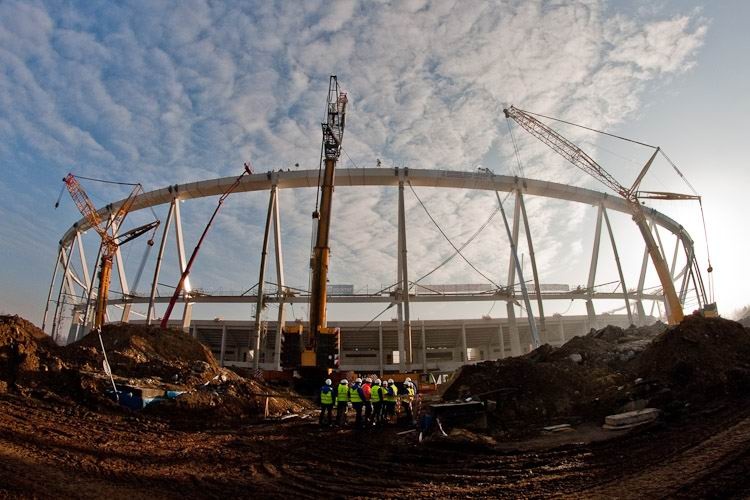

Rozpoczęła się jedna z najbardziej skomplikowanych operacji na budowie Stadionu Śląskiego - podnoszenie linowej konstrukcji dachu. Konstrukcja o masie ok. 830 ton zostanie podniesiona do góry za pomocą 80 siłowników zamocowanych na pierścieniu górnym.

Operacja podniesienia konstrukcji linowej dachu składa się z 305 kroków i potrwa ok. 2 tygodnie. Sama konstrukcja linowa składa się z 40 lin promieniowych górnych i 40 lin promieniowych dolnych, 240 lin wieszaków, łączących górne i dolne liny, 80 stalowych łączników i 6 lin tworzących pierścień wewnętrzny rozciągany. Całkowita długość lin wynosi ok. 11km.

Wykonawcą big liftu na zlecenie Mostostal Zabrze Holding S.A jest szwajcarska firma VSL - jedna z nielicznych firm na świecie, które zajmują się tego typu operacjami. Podniesienie konstrukcji linowej dachu polegać będzie na podciągnięciu każdej z 40 górnych lin promieniowych, przy pomocy dwóch siłowników.

Wpięcie dolnych lin do pierścienia dolnego nastąpi w chwili, kiedy wewnętrzny pierścień rozciągany znajdzie się mniej na wysokości w/w pierścienia. Operacja będzie kontynuowana do chwili, gdy możliwe będzie rozpoczęcie osadzania sworzni górnych lin promieniowych do pierścienia górnego, a jej zakończenie nastąpi razem z wpięciem ostatniego sworznia.
Przebieg podnoszenia linowej konstrukcji zadaszenia Stadionu Śląskiego będzie stale kontrolowany.
